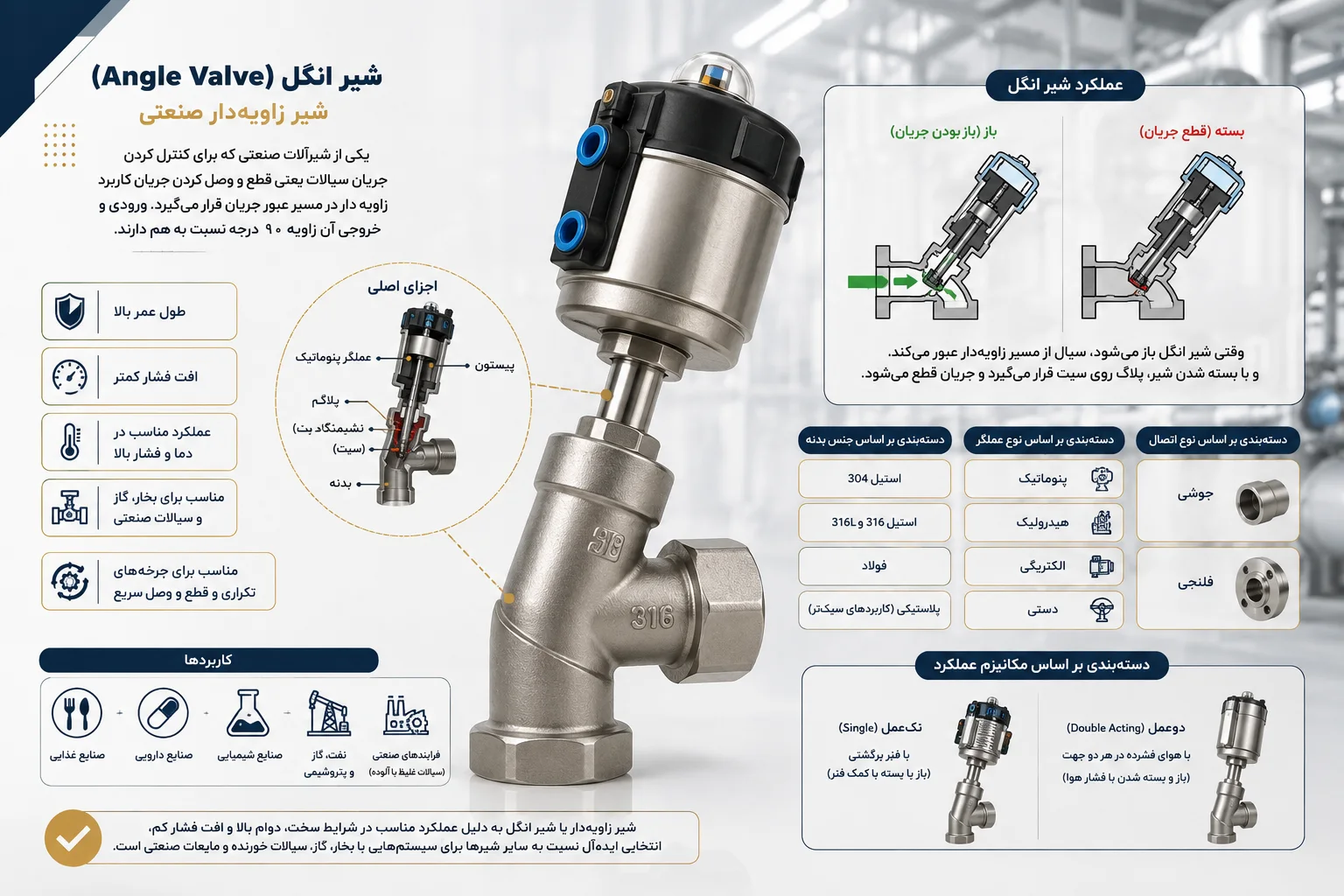

یکی از شیرآلات صنعتی که برای کنترل کردن جریان سیالات یعنی قطع و وصل کردن جریان کاربرد زاویه دار در مسیر عبور جریان قرار می گیرد ورودی و خروجی آن زاویه ۹۰ درجه نسبت به هم دارند. به همین خاطر به آن شیر زاویهدار نیز گفته میشود.
بدنه شیر انگل عمولاً زاویهای ۹۰ درجه دارد.
شیر از قسمت نشیمنگاه و پلاگ یاتیسک شکیل شده و در بسیاری از مدلها یک عملگر پنوماتیک نیز دارد.
در شیر انگلهایی که مدلهای پنوماتیکی هستند هوای فشرده باعث میشود پیستون حرکت کرده و پلاگ را از روی نشیمن گاه ند میکند یا برعکس روی آن مینشاند.
در واقع عملکرد ساده آن به این صورت است که وقتی شیر انگل باز میشود سیال از مسیری که زاویه دارد عبور کرده و وقتی شیر بسته می شود با قطع جریان، پلاگ روی سیت قرار می گیرد.
همین ساختار عملکردی باعث مناسب بودن این مدل از شیرآلات برای کاربردهای صنعتی می شود.
طول عمر بالاتر، افت فشار کمتر، عملکرد مناسب در دما و فشار بالا، استفاده در خطوط بخار و گاز، استفاده برای چرخههای تکراری از جمله ویژگیها و مزایای مثبت مثبت شیر انگل است.
شیرنگلها را بر اساس جنس بدنه نوع عملگر نوع اتصال و مکانیزم عملکرد دستهبندی میکنند
از نظر جنس بدنه، شیر انگل استیل ۳۰۴، استیل ۳۱۶ و ۳۱۶L، فولاد و در برخی کاربردهای سبکتر از نوع پلاستیکی است.
بر اساس نوع عملگر، شیر انگلها به دسته پنوماتیک، هیدرولیک، الکتریکی و دستی تقسیم بندی میشوند.
از نظر نوع اتصال شیرنگلهای جوشی و فلنجی موجود است.
همچنین در آخرین تقسیم بندی بر اساس مکانیزم عمل کرد به دو دسته تک و دو عمل قسیم میشوند که در سینگل اکتینگ با فنر برگشتی و در دوئل اکتینگ با هوای فشرده در هر دو جهت عملکرد متفاوتی شاهد هستیم.
شیرنگل با توجه به ویژگیهایی که دارد نسبت به شیرهای دیگر پرکاربردتر است زیرا ه راحتی میتواند بخار و فشار را کنترل کند و برای قطع و وصل سریع بسیار مناسب تر از سایر شیرها از جمله شیر توپی و شیر سوزنی میباشد.
انگل ولو یا شیرنگل یا شیر زاویه دار در صنایع غذایی صنایع دار و صنایع شیمیایی صنایع نفت و گاز و پتروشیمی و همچنین در فرایندهای صنعتی با سیالات غلیظ یا آلوده مورد استفاده قرار میگیرد.
برای این که انگل ولو درستی انتخاب کنیم باید به نوع سیال، دما و فشار کاری، نوع اتصال، سایز لوله، نوع عملگر، میزان خوردگی یا آلودگی سیال و همچنین نیاز یا عدم نیاز به فنر برگشتی دقت کنیم.
به طور خلاصه شیر زاویه دار یا شیرنگل یا انگل ولو نوعی از شیر صنعتی است که به دلیل عملکرد مناسب در شرایط سخت دوام بالا و افت فشار کم، مورد استقبال تولیدکنندگان و صنعتگران بوده و برای کسانی که در سیستمهایی با بخار، گاز، سیالات خورنده و مایعات صنعتی کار میکنند این شیر انتخاب ی نسبت به سایر شیرها است.
